Ilustrowane zasady inżynierii chemicznej – parownik z opadającą warstwą cieczy

Czy w zakładzie chemicznym, jeśli chcemy zagęścić mleko w mleko skondensowane lub usunąć wodę z soku owocowego, możemy po prostu wlać je do dużego garnka i zagotować? Absolutnie nie! Substancje takie jak mleko, sok i roztwory farmaceutyczne są bardzo „delikatne” (wrażliwe na ciepło). Wystarczy minuta w wysokiej temperaturze, aby zniszczyć składniki odżywcze i zmienić smak.

Co więc możemy zrobić? Inżynierowie wynaleźli potężne rozwiązanie – parownik opadający.

Zamiast „gotować duży garnek”, pozwala, aby płyn „spłynął”.

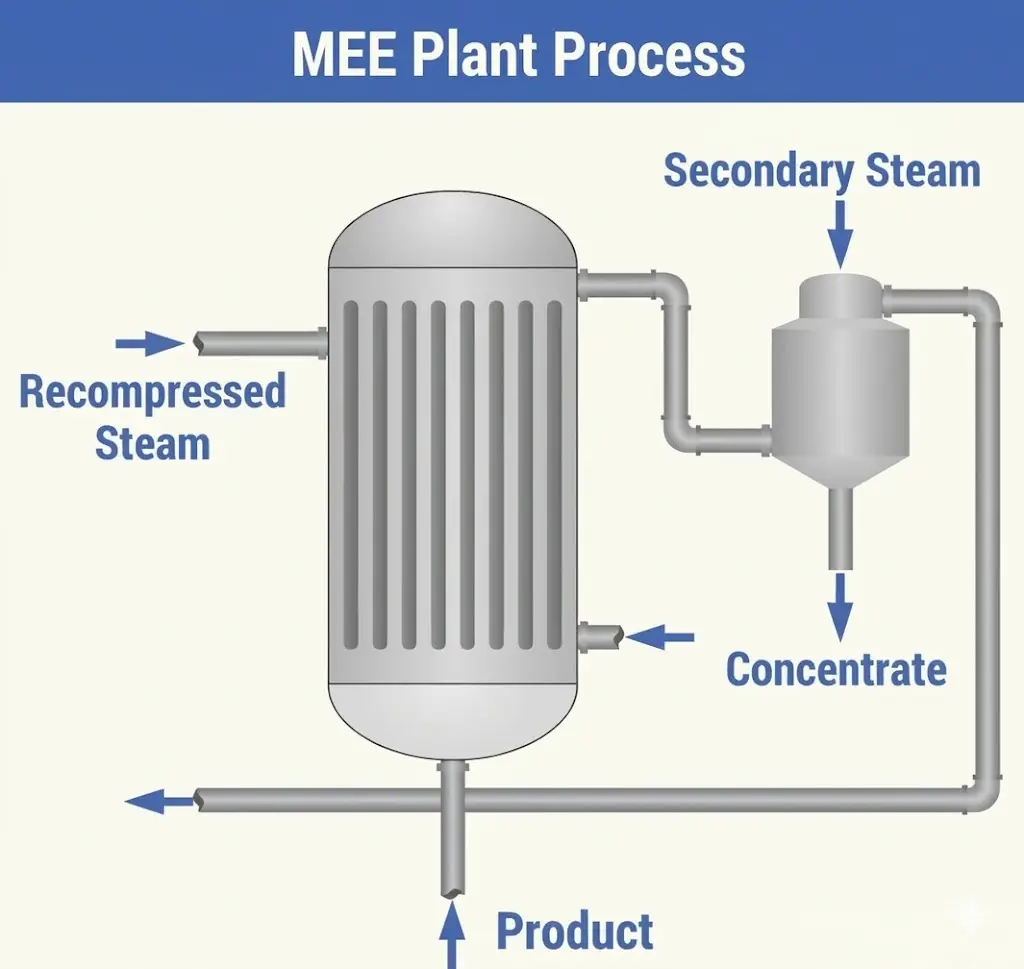

1. Widok makroskopowy – „zjeżdżalnia wodna” napędzana grawitacją

(Dotyczy: ogólnej struktury i schematu przepływu parownika opadającego)

W odróżnieniu od zwykłego wrzenia, proces w parowniku opadającym przebiega „od góry do dołu”:

· Wlot (góra, zielona strzałka): Płyn zasilający jest wprowadzany od góry.

· Przepływ (środkowy, niebieski strumień): Ciecz nie wypełnia całego urządzenia, lecz spływa w dół wzdłuż wewnętrznych ścianek pionowych rur pod wpływem grawitacji.

· Ogrzewanie (zewnętrzna czerwona strefa): Gorąca para otacza zewnętrzną stronę rur. Płyn spływając w dół, szybko nagrzewa się przez ściankę rurki.

· Wynik: Ponieważ ciecz tworzy cienką warstwę, przenoszenie ciepła jest niezwykle szybkie. Zanim dotrze do dna, większość wody już wyparowała i „uciekła”.

Prosta analogia:
Wyobraź sobie zjeżdżanie na szybkiej zjeżdżalni wodnej w parku wodnym. Zjeżdżasz szybko (krótki czas przebywania), a zanim dotrzesz do basenu, większość wody z twojego ciała (rozpuszczalnik) została już zdmuchnięta przez wiatr (ciepło). Cel zostaje osiągnięty bez „przegrzania”.

2. Widok mikroskopowy – „pusty makaron” wewnątrz rurek

(Dotyczy: mechanizmu tworzenia filmu wewnątrz pojedynczej rurki)

Jeśli rozetniemy jedną rurkę i przyjrzymy się jej uważnie, zobaczymy prawdziwą magię:

· Folia ścienna (niebieska warstwa płynu): Ciecz nie wypełnia rurki jak woda z kranu. Zamiast tego tworzy cienką warstwę, ściśle przylegającą do wewnętrznej ścianki.

· Kanał centralny (biały rdzeń parowy): Środek rurki jest pusty! Służy jako wydzielona ścieżka dla wytworzonej pary (para wtórna).

· Pęknięcie bańki (zmiana fazy): Na powierzchni folii nieustannie tworzą się i pękają drobne pęcherzyki, uwalniając parę do centralnego kanału.

Prosta analogia:
Wyobraź sobie smażenie naleśnika. Jeśli pozostawisz ciasto w grubej warstwie, będzie się smażyć powoli i może się przypalić. Ale jeśli rozprowadzisz je cienką warstwą, usmaży się w kilka sekund. Parownik z opadającą warstwą cieczy działa na tej samej zasadzie – rozprowadza płyn cienką warstwą, co zapewnia szybki transfer ciepła.

3. Kluczowy element – ​​„Idealnie wyważona głowica prysznicowa”

(Dotyczy: dystrybutora cieczy na górze)

To jest serce systemu. Co się stanie, jeśli do niektórych rurek wpłynie więcej płynu, a do innych mniej?

W przypadku rurek bez wystarczającej ilości płynu ulegną one przegrzaniu, co spowoduje spalenie się pozostałości (np. cukru) i powstanie zanieczyszczeń, które ostatecznie zablokują rurki.

Dlatego potrzebujemy dystrybutor cieczy.

· Rozkład równomierny: Na zdjęciu widoczna jest precyzyjnie zaprojektowana metalowa płytka, przypominająca idealną głowicę prysznicową.

· Nawet zasięg: Najpierw ciecz jest równomiernie rozprowadzana na całej powierzchni płytki, a następnie przepływa przez starannie zaprojektowane otwory lub przelewy równomiernie do każdej rurki.

Prosta analogia:
To jak system nawadniania w rolnictwie. Każdy rząd (rura) musi otrzymać taką samą ilość wody. Jeśli choć jedna rura wyschnie, może się zapalić i zanieczyścić, co zmusi cały system do wyłączenia w celu czyszczenia.

Trzy kluczowe zalety parownika opadającego

· Fast: Bardzo krótki czas przebywania (zwykle od kilku do kilkudziesięciu sekund), zapobiegający degradacji termicznej.

· Chudy: Przepływ filmowy zapewnia doskonałą wymianę ciepła, wymagając niższych temperatur do parowania.

· Gładki: Przepływ grawitacyjny zmniejsza opór i zużycie energii.
